技術參數

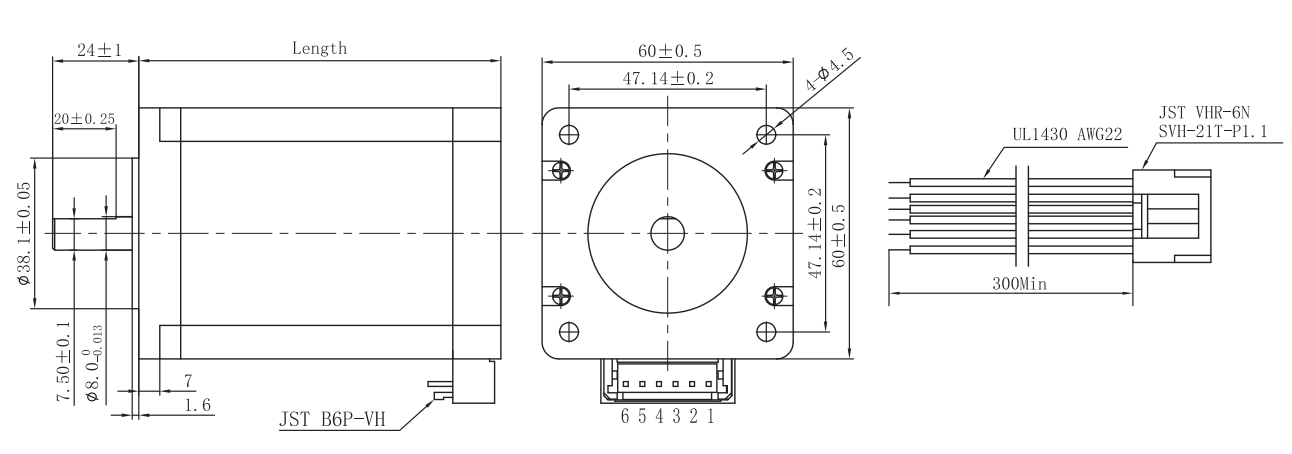

外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 1.8° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@450 g |
軸向間隙（ Axial Play） | 0.08mm@450 g |
最大徑向負載（Max. radial force） | 75N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 15N |
介電強度（Dielectric Strength） | 600VAC / 1s |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20℃~+50℃ |
絕緣等級（Insulation Class） | Class B |

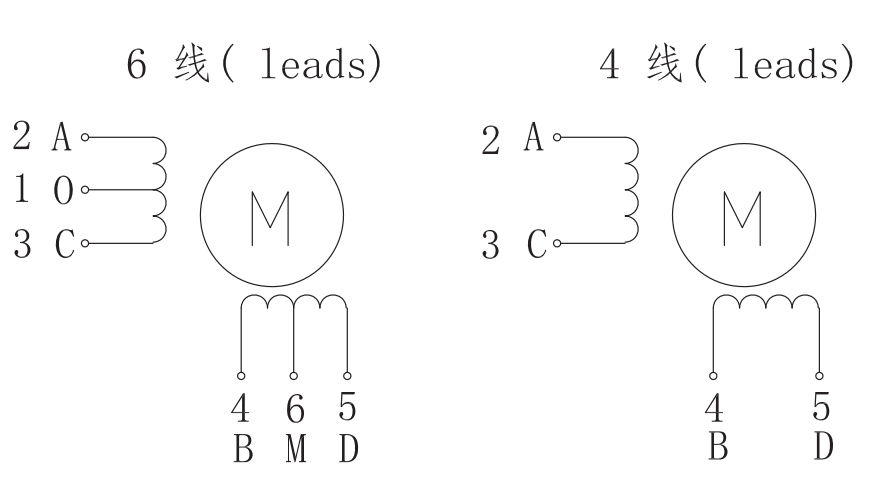

型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 |
單軸(Single shaft) | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL60STH45-2804AFC | 2.8 | 0.75 | 2 | 1.1 | 0.05 | 4 | 275 | 0.6 | 47±1 |
FL60STH56-2804AFC | 2.8 | 0.9 | 3.6 | 1.65 | 0.07 | 4 | 400 | 0.77 | 56±1 |
FL60STH65-2804AFC | 2.8 | 1.2 | 4.6 | 2.1 | 0.09 | 4 | 570 | 1.2 | 67±1 |
FL60STH86-2804AFC | 2.8 | 1.5 | 6.8 | 3.0 | 0.12 | 4 | 840 | 1.4 | 88±1 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
| FL60STH56-2804AFC | 184.27 KB |
|
| FL60STH45-2804AFC | 184.04 KB |
|
| FL60STH65-2804AFC | 184.3 KB |
|
| FL60STH86-2804AFC | 183.93 KB |
|
