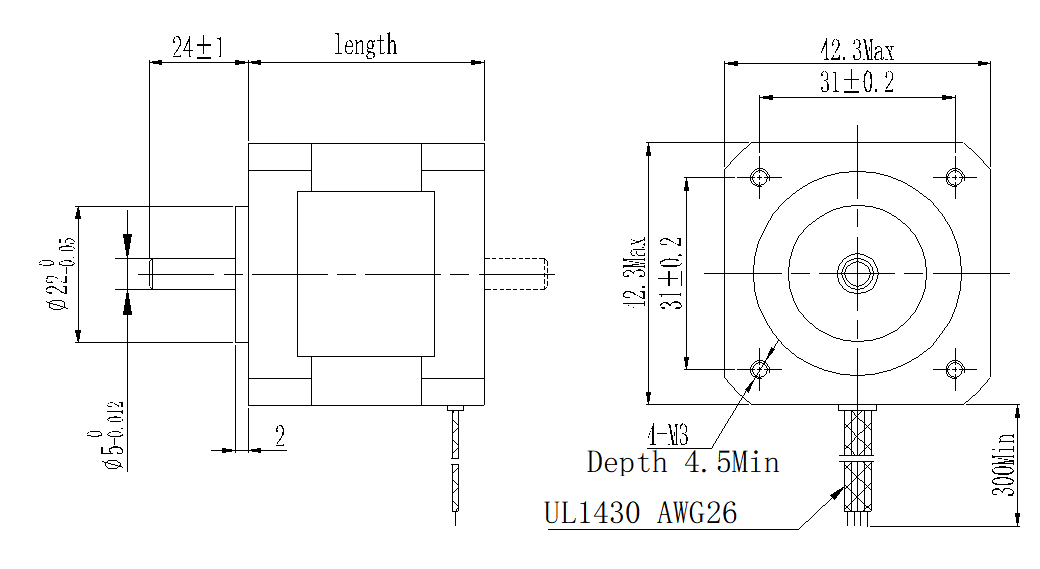

外形尺寸
資料下載
聯系合作項目（Item） | 說明（Specifications） |
步距角（Step Angle） | 0.9° |
步距角精度（Step Angle Accuracy） | ±5% (整步無負載，full step, no load) |
徑向間隙（ Radial Play） | 0.02mm@450 g |
軸向間隙（ Axial Play） | 0.08mm@450 g |
最大徑向負載（Max. radial force） | 28N 距法蘭20mm (20mm from the flange) |
最大軸向負載（Max. axial force） | 10N |
介電強度（Dielectric Strength） | 600VAC / 1s |
絕緣電阻（Insulation Resistance） | 100MΩ ,500VDC |
環境溫度（Ambient Temperature） | -20。C~+50。C |
絕緣等級（Insulation Class） | Class B |
型號（Model No.） | Current /Phase 每相 電流 | Resistance /Phase 每相 電阻 | Inductance /Phase 每相 電感 | Holding Torque 保持 轉矩 | Detent Torque 定位 轉矩 | # of Leads 引出線數 | Rotor Inertia 轉動慣量 | Weight 重量 | Length 機身 長度 |
Single shaft（單出軸） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL42STH33-0956MA | 0.95 | 4.2 | 4 | 0.158 | 0.020 | 6 | 35 | 200 | 33.5±1 |
FL42STH33-1334MA | 1.33 | 2.1 | 5.1 | 0.220 | 4 | ||||
FL42STH38-1206MA | 1.2 | 3.5 | 4.1 | 0.259 | 0.022 | 6 | 54 | 220 | 39.5±1 |
FL42STH38-1684MA | 1.68 | 1.8 | 4.1 | 0.330 | 4 | ||||
FL42STH47-1206MA | 1.2 | 3.3 | 4.9 | 0.317 | 0.025 | 6 | 68 | 250 | 47.5±1 |
FL42STH47-1684MA | 1.68 | 1.8 | 5.5 | 0.4 | 4 |
該款電機可以根據客戶需求定制。
The motor can be designed &manufactured with customized request.
| FL42STH33-1334MA | 81.93 KB |
|
| FL42STH33-0956MA | 82.54 KB |
|
| FL42STH38-1206MA | 82.28 KB |
|
| FL42STH38-1684MA | 81.69 KB |
|
| FL42STH47-1206MA | 82.47 KB |
|
| FL42STH47-1684MA | 81.93 KB |
|
