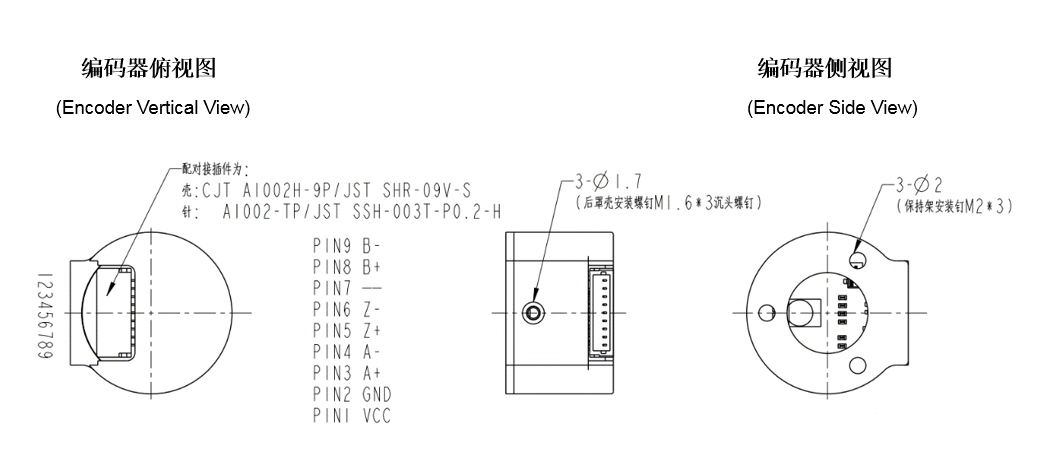

外形尺寸
資料下載
聯系合作參數概覽：
適配 電機 | 電機規格 | 適配20，25及以上方形步進電機 | |
電機軸徑 | 適配3mm,4mm,5mm,6mm | ||
存儲溫度 | -40℃～85℃ | ||
推薦工作環境 | 場合 | 無腐蝕性，易燃，易爆，導電性氣體，液體和粉塵 | |
工作溫度 | -25℃～80℃ | ||
濕度 | 不高于85% RH | ||
供電電壓 | 5V±0.5V | ||
消耗電流 | ≤70mA | ||
差分信號輸出 | 5V,GND, A+/A-,B+/B-,Z+/Z-, | ||
輸出電平方式 | TTL電平 | ||
索引信號寬度 | 1/4T或1/2T | ||
差分輸出電壓 | 高電平輸出電壓(VoH) ≥3.4V | ||
電氣 參數 | 低電平輸出電壓(VoL) ≤0.5V | ||
差分信號輸出格式 | 線驅動26C31 | ||
可選分辨率（單位：線） | 250線/500線/1000線/2000線 | ||
占空比 | 50% ±10% | ||
相位差 | 90°±10° | ||
響應頻率 | ≤220KHz 注意：信號頻率 = (轉速(Rpm)×線數)/60 | ||

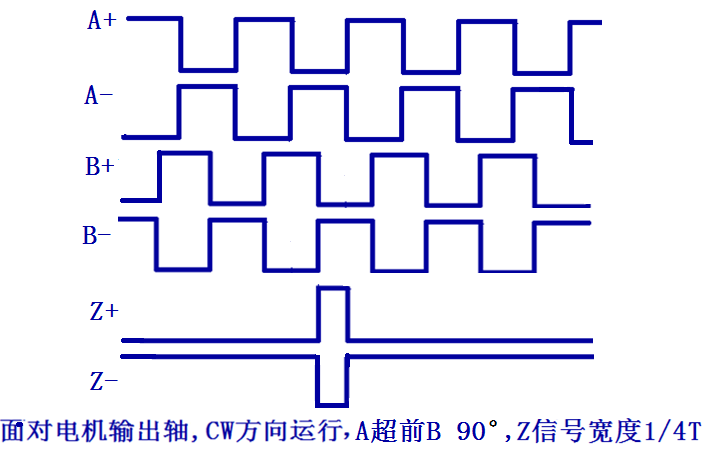

波形圖：
| FE17-20系列?三通道反射式光電編碼器 | 202.24 KB |
|
