霍爾分布角度 ( Hall Effect Angle )

120度電角度 ( Electrical Angle of 120 degree)

徑向間隙 ( Radial Play )

0.02mm@450g

軸向間隙 ( Axial Play )

0.08mm@450g

最大徑向負載 ( Max radial force )

10N  距法蘭10mm ( 10mm From the flange)

最大軸向負載 ( Max axial force )

2N

介電強度 ( Dielectric Strength )

600VAC/1S

絕緣電阻 ( Insulation Resistance )

100MΩ, 500VDC

環境溫度 ( Ambient Temperature )

-20°C   ~   +50°C

絕緣等級 (Insulation Class)

Class B

UL1007 AWG26

黃色  (Yellow )

霍爾電源正  ( Vcc )

藍色  ( Blue )

霍爾 U ( Hu )

橙色  ( Orange )

霍爾 V ( Hv )

棕色  ( Brown )

霍爾 W ( Hw )

白色  ( White )

霍爾電源負 ( GND )

UL1007 AWG26

綠色  ( Green )

U相 ( Phase U )

紅色  ( Red)

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

極數  ( Number of poles )

4

相數  ( Number of phases )

3

額定電壓 ( Rated  voltage )

VDC

24

24

48

額定轉矩 ( Rated torque)

mN.m

22

50

40

連續運行轉矩  ( Continuous stall torque)

mN.m

26

60

48

額定速度 ( Rated speed )

RPM

3000

7800

10000

額定功率 ( Rated power )

W

7

40

40

峰值轉矩 ( Peak torque )

mN.m

66

150

120

峰值電流 ( Peak current )

A

1.5

5.6

2.9

線電阻 ( Line to line resistance )

ohms@20℃

14.2

0.86

2.3

線電感 ( Line to line inductance )

mH

7

0.55

1.45

轉矩常數 ( Torque constant )

mN.m/A

46.3

27

41.8

反電勢 ( Back EMF )

Vrms/KRPM

3.43

2.0

3.1

轉動慣量 ( Rotor inertia )

g.cm2

7.95

23.55

23.55

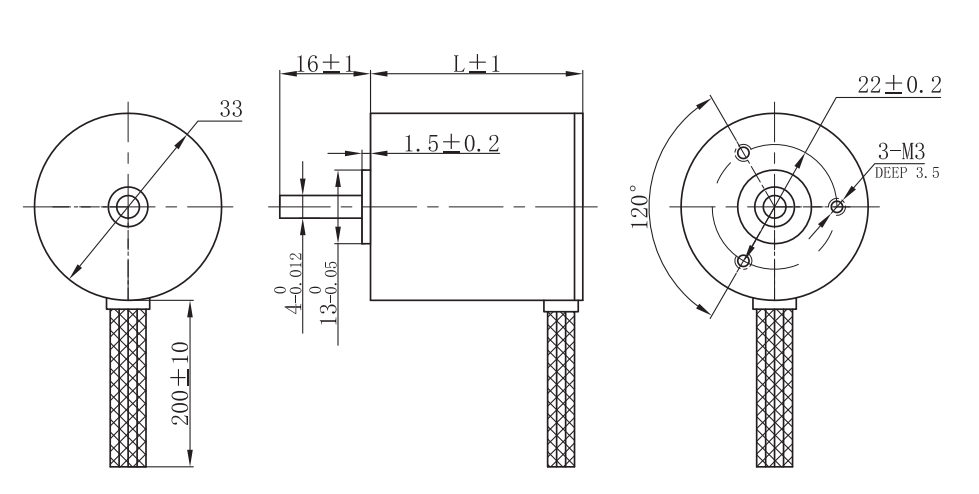

機身長度 ( Motor length )   L

mm

38

80

80

重量 ( Weight )

Kg

0.085

0.2

0.2
